Analisis rembesan, piping, boiling, stabilitas, deformasi, konsolidasi, dan gempa dinamis merupakan bagian penting dalam perancangan dan evaluasi struktur geoteknik, khususnya bendungan. Software seperti SEEP/W, SLOPE/W, SIGMA/W, dan QUAKE/W dalam geostudio software menyediakan alat yang dapat membantu untuk melakukan analisis-analisis tersebut.
Parameter Material urugan dan Pondasi yang Penting
Parameter material dan pondasi yang sangat mempengaruhi hasil analisis ini antara lain:
- Sifat Mekanik Tanah:
- Tegangan geser (c): Menentukan kekuatan geser tanah.
- Sudut geser dalam (φ): Menentukan resistensi tanah terhadap deformasi geser.
- Berat jenis (γ): Mempengaruhi tekanan pori dan tegangan efektif.
- Koefisien permeabilitas (k): Mengontrol laju aliran air dalam tanah.
- Sifat Hidrolik Tanah:
- Koefisien angka pori (e): Void ratio menentukan kemampuan tanah menyimpan air dan laju rembesan.
- Geometri Struktur:
- Dimensi struktur (tinggi, lebar, tebal).
- Bentuk struktur (rata, miring).
- Lapisan tanah (jumlah, ketebalan, jenis soil and rock / litologi).
- Kondisi Batas:
- Tekanan air pori.
- Kondisi drainase.
- Beban luar (beban gempa dinamik, beban hidrostatik).
Langkah-langkah Analisis
- Pembuatan Model:

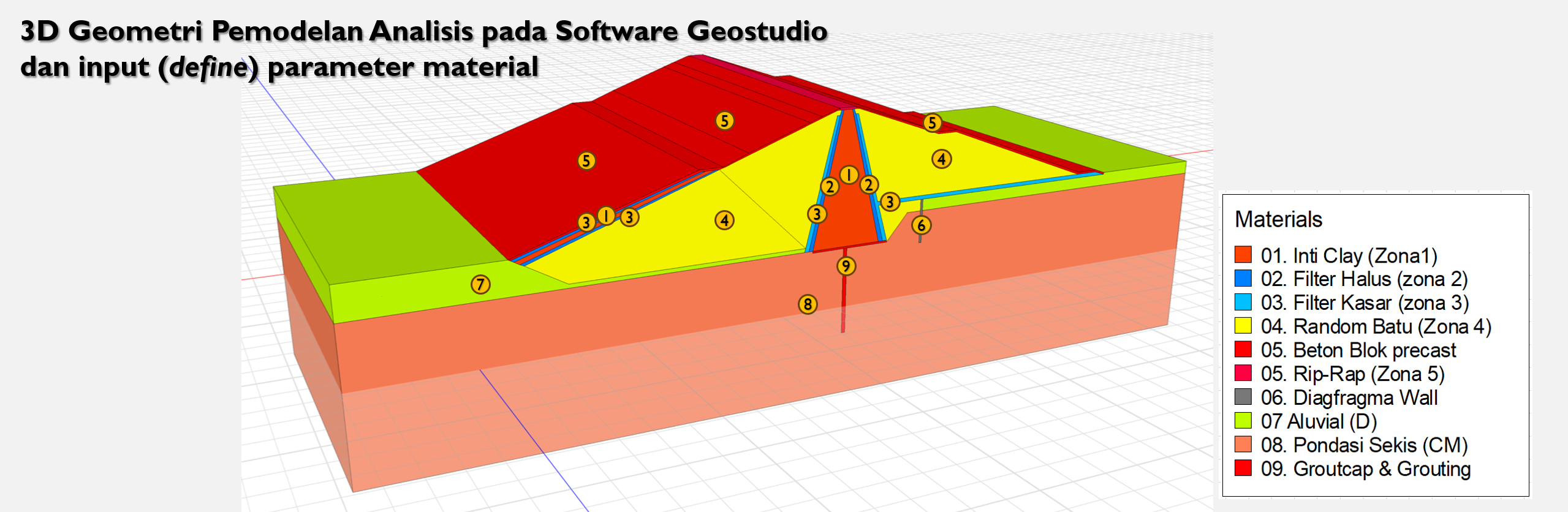

- Definisikan geometri struktur dan lapisan timbunan / urugan struktur bendungan.
- Tentukan sifat material masing-masing lapisan struktur bendungan seperti material pervius dan impervius serta lapis pelindungnya.
- Tetapkan kondisi batas dan beban.
- Analisis Rembesan (SEEP/W):
- Hitung distribusi tekanan pori dan kecepatan aliran air.
- Identifikasi zona potensial terjadinya piping.
- Analisis Stabilitas (SLOPE/W):
- Hitung faktor keamanan terhadap longsor.
- Evaluasi pengaruh tekanan pori terhadap stabilitas lereng.
- Analisis Tegangan (SIGMA/W):
- Hitung distribusi tegangan total dan efektif dalam tanah.
- Evaluasi deformasi dan penurunan tanah.
- Analisis Gempa (QUAKE/W):
- Hitung gaya inersia akibat gempa.
- Evaluasi pengaruh gempa terhadap stabilitas dan deformasi struktur.
Kendala dalam Analisis
- Heterogenitas Tanah: Sifat tanah yang bervariasi secara spasial sulit dimodelkan secara akurat.
- Anisotropi Permeabilitas: Permeabilitas tanah yang berbeda pada arah yang berbeda.
- Fenomena Non-Linear: Perilaku tanah yang non-linear, seperti plastisitas dan pengerasan.
- Ketidakpastian Parameter: Nilai parameter tanah seringkali memiliki ketidakpastian yang tinggi.
Parameter yang Sangat Mempengaruhi
- Koefisien Permeabilitas: Mempengaruhi laju aliran air (rembesan) dan potensi terjadinya piping.
- Sudut Geser Dalam: Mempengaruhi kekuatan geser tanah dan stabilitas lereng.
- Berat Jenis: Mempengaruhi tekanan pori dan tegangan efektif.
Saran dan Kesimpulan
- Kalibrasi Model: Bandingkan hasil analisis dengan data pengamatan lapangan untuk memvalidasi model.
- Sensitivitas Analisis: Lakukan analisis sensitivitas untuk mengetahui pengaruh perubahan parameter terhadap hasil.
- Analisis Berulang: Lakukan analisis berulang dengan berbagai skenario untuk mengevaluasi risiko.
- Kolaborasi dengan Ahli: Libatkan ahli geoteknik dan hidrolik dalam proses analisis.
Kesimpulan:
Analisis rembesan, piping, dan stabilitas merupakan bagian integral dalam perancangan struktur geoteknik. Penggunaan software seperti SEEP/W, SLOPE/W, SIGMA/W, dan QUAKE/W memungkinkan kita untuk melakukan analisis yang lebih akurat dan komprehensif. Namun, penting untuk memahami keterbatasan dari setiap software dan mempertimbangkan semua faktor yang mempengaruhi hasil analisis.
Material Pervious, Impervious, dan Lapis Pelindung dalam Struktur Bendungan
Material pervious, impervious, dan lapis pelindung adalah tiga komponen penting dalam konstruksi bendungan yang memiliki fungsi spesifik. Mari kita bahas satu per satu:
Material Pervious
- Definisi: Material pervious adalah material yang memiliki pori-pori atau ruang kosong yang saling terhubung, sehingga memungkinkan air untuk mengalir melaluinya.
- Contoh: Pasir, kerikil, batu pecah, dan beberapa jenis tanah.
- Fungsi:
- Drainase: Mengalirkan air rembesan dari dalam tubuh bendungan ke luar.
- Filter: Mencegah partikel halus tanah tercuci oleh air rembesan, sehingga tidak menyumbat drainase.
- Zona transisi: Menghubungkan material inti bendungan yang kedap air dengan fondasi atau tubuh bendungan bagian luar.
Material Impervious
- Definisi: Material impervious adalah material yang tidak memiliki pori-pori atau ruang kosong yang saling terhubung, sehingga air sulit atau bahkan tidak dapat mengalir melaluinya.
- Contoh: Beton, tanah liat, aspal, geomembran.
- Fungsi:
- Inti bendungan: Bagian tengah bendungan yang berfungsi menahan air dan mencegah kebocoran.
- Pelapis permukaan: Melindungi tubuh bendungan dari erosi dan kerusakan akibat pengaruh cuaca.
- Dinding diafragma: Mencegah rembesan air di bawah pondasi bendungan.
Lapis Pelindung
- Definisi: Lapis pelindung adalah lapisan tambahan yang dipasang pada permukaan bendungan untuk melindungi tubuh bendungan dari kerusakan akibat gaya eksternal seperti erosi, gelombang, dan benturan es.
- Contoh: Batu pecah (riprap), beton bertulang, geotekstil.
- Fungsi:
- Mencegah erosi: Melindungi permukaan bendungan dari erosi akibat aliran air.
- Menahan gaya gelombang: Mencegah kerusakan pada tubuh bendungan akibat hempasan gelombang.
- Mencegah kerusakan akibat pembekuan: Melindungi permukaan bendungan dari kerusakan akibat siklus pembekuan dan pencairan.
Interaksi Material dalam Struktur Bendungan
Ketiga jenis material ini saling melengkapi dalam struktur bendungan:
- Inti bendungan terbuat dari material impervious untuk menahan air.
- Zona transisi antara inti dan tubuh bendungan menggunakan material pervious untuk mengalirkan air rembesan.
- Tubuh bendungan bagian luar dilapisi material pervious sebagai drainase dan material impervious sebagai pelindung.
Gambar Skematik Struktur Bendungan
Faktor yang Mempengaruhi Pemilihan Material
- Sifat tanah fondasi: Jenis tanah fondasi akan menentukan jenis material yang cocok digunakan sebagai filter atau drainase.
- Ketersediaan material: Ketersediaan material di sekitar lokasi bendungan akan mempengaruhi biaya konstruksi.
- Kondisi hidrologi: Curah hujan, debit sungai, dan kedalaman muka air tanah akan mempengaruhi desain sistem drainase.
- Persyaratan teknis: Standar dan peraturan yang berlaku akan menentukan spesifikasi material yang harus digunakan.
Kesimpulan Pemilihan material yang tepat untuk setiap bagian bendungan sangat penting untuk memastikan keamanan dan keberlanjutan fungsi bendungan. Material pervious, impervious, dan lapis pelindung memiliki peran yang saling terkait dalam menjaga stabilitas, kedap airan, dan daya tahan bendungan.
Bendungan Tanah: Jenis, Konstruksi, dan bagaimana terjadi kegagalannya
Bendungan tanah adalah bendungan yang dibangun menggunakan bahan-bahan alami seperti tanah alami, batu, lempung, dan kerikil. Bendungan ini merupakan jenis tanggul tertua dan dapat dibangun menggunakan proses yang sudah dikenal dan peralatan primitif. Tidak seperti bendungan gravitasi dan lengkung yang memerlukan pondasi yang kuat serta bahan dan metode konstruksi yang lebih rumit, bendungan tanah dapat didirikan di atas tanah alami. Akan tetapi, bendungan ini lebih rentan terhadap kegagalan jika dibandingkan dengan jenis bendungan lainnya.
Jenis-jenis Bendungan Tanah
Ada tiga jenis bendungan tanah yang populer, yaitu;
- Tipe Tanggul Homogen
- Tipe Tanggul yang Dizonasi
- Jenis diafragma
Tipe Tanggul Homogen
Ini adalah jenis bendungan tanah yang paling sederhana. Bendungan ini dibangun menggunakan satu material (jenis tanah yang sama) dan karenanya dapat dianggap homogen secara menyeluruh. Untuk membantu kekedapan air dan stabilitas, lapisan material yang relatif kedap air dapat ditempatkan di permukaan hulu. Jenis tanggul ini menarik ketika hanya satu jenis material yang tersedia secara ekonomis atau lokal. Namun, jenis bendungan tanah ini lebih cocok untuk bendungan rendah hingga sedang dan untuk tanggul. Bendungan besar jarang dirancang sebagai tanggul homogen.
Rembesan dapat menjadi masalah utama bendungan tanah homogen murni. Akibatnya, bagian yang besar biasanya diperlukan agar aman terhadap pipa, stabilitas, dll. Untuk mengatasi masalah ini, biasanya sangat umum untuk menambahkan sistem drainase internal seperti filter drainase horizontal, rock toe, dll. Sistem drainase internal menjaga garis freatik (yaitu garis rembesan atas) tetap berada di dalam badan bendungan, dan lereng yang lebih curam dan dengan demikian, bagian yang lebih kecil dapat digunakan, oleh karena itu, drainase internal selalu tersedia di hampir semua jenis tanggul.
Tipe Tanggul Zona
Tanggul yang dibagi zona biasanya dilengkapi dengan inti kedap air di bagian tengah, yang ditutupi oleh zona transisi yang relatif mudah ditembus air, yang akhirnya dikelilingi oleh zona luar yang jauh lebih mudah ditembus air. Inti tengah menahan rembesan air. Zona transisi mencegah pipa mengalir melalui retakan yang mungkin terbentuk di inti. Zona luar memberikan kestabilan pada timbunan kedap air di bagian tengah dan juga mendistribusikan beban ke area pondasi yang luas.
Jenis tanggul ini dibangun secara luas dan bahan zona dipilih tergantung pada ketersediaannya. Tanah liat yang dipadatkan dapat digunakan untuk inti kedap air di bagian tengah. Bahan tanah liat harus dipilih dengan hati-hati dan harus memiliki koefisien permeabilitas kurang dari 1 x 10 -9 m/s terlepas dari energi pemadatan yang diterapkan. Lebih jauh, untuk menghindari retak susut yang disebabkan oleh pengeringan, susut volumetrik tidak boleh melebihi 4% dan kekuatan tekan bebas (UCS) harus melebihi 200 kN/m 2 . Material yang mudah mengalir, seperti pasir kasar dan kerikil, digunakan pada lapisan luar. Filter transisi disediakan di antara zona dalam. Jenis filter transisi ini selalu disediakan, setiap kali terjadi perubahan permeabilitas yang tiba-tiba dari satu zona ke zona lainnya.
Tanggul Tipe Diafragma
Bendungan tanah tipe diafragma memiliki inti kedap air tipis yang dikelilingi oleh tanah atau batuan. Inti kedap air, yang disebut diafragma, terbuat dari tanah kedap air, baja, kayu, beton, atau bahan lainnya. Diafragma berfungsi sebagai penghalang air untuk mencegah rembesan melalui bendungan.
Diafragma dapat ditempatkan di bagian tengah sebagai inti vertikal tengah atau di bagian hulu sebagai selimut. Diafragma juga harus diikatkan ke batuan dasar atau ke material pondasi yang sangat kedap air. Hal ini dilakukan untuk menghindari rembesan berlebihan melalui pondasi.
Tanggul tipe diafragma dibedakan dari tanggul zonasi, tergantung pada ketebalan inti. Jika ketebalan diafragma pada setiap elevasi kurang dari 10 meter atau kurang dari tinggi tanggul di atas elevasi yang sesuai, tanggul bendungan dianggap sebagai "Jenis Diafragma". Namun jika ketebalannya sama atau melebihi batas ini, tanggul tersebut dianggap sebagai tipe tanggul zonasi.
Metode Pemadatan
Tanggul dibuat dengan meletakkan material tanah yang sesuai dalam lapisan tipis (15 hingga 30 cm) dan memadatkannya dengan Vibration Roller. Tanah dibawa ke lokasi dari lubang galian dan disebarkan dengan buldoser, dll. berlapis-lapis. Lapisan ini dipadatkan secara menyeluruh dengan Vibration Roller dengan berat yang telah ditentukan. Kadar air dari timbunan tanah harus dikontrol dengan baik. Pemadatan terbaik dapat diperoleh pada kadar air yang mendekati kadar air optimum.
Kegagalan Bendungan Tanah
Bendungan tanah kurang kaku dan karenanya lebih rentan terhadap kegagalan. Setiap kegagalan bendungan semacam itu di masa lalu telah berkontribusi pada peningkatan pengetahuan perancang bendungan tanah. Bendungan tanah dapat gagal, seperti struktur teknik lainnya, karena desain yang tidak tepat, konstruksi yang salah, kurangnya pemeliharaan, dll. Berbagai penyebab yang menyebabkan kegagalan bendungan tanah dapat dikelompokkan ke dalam tiga kelas berikut.
- Kegagalan hidrolik
- Kegagalan rembesan
- Kegagalan struktural.
Penyebab-penyebab tersebut dijelaskan secara rinci di bawah ini:
Kegagalan Hidrolik
Sekitar 40% kegagalan bendungan tanah disebabkan oleh hal-hal ini. Kegagalan hidrolik bendungan tanah dapat terjadi karena meluapnya bagian atas bendungan, erosi pada bagian hulu, erosi pada bagian hilir akibat terbentuknya parit, dan erosi pada bagian kaki hilir.
Kegagalan Rembesan
Rembesan terkendali merupakan hal yang normal di semua bendungan tanah, dan biasanya tidak menimbulkan kerusakan apa pun. Akan tetapi, rembesan yang tidak terkendali atau terkonsentrasi melalui badan bendungan atau melalui fondasinya dapat menyebabkan terjadinya piping dan uplift akan mengakibatkan kegagalan bendungan berikutnya. Piping adalah erosi progresif dan selanjutnya pengangkatan butiran tanah dari dalam badan bendungan atau fondasi bendungan. Pengelupasan adalah pengangkatan tanah secara progresif dari muka hilir yang basah. Lebih dari 1/3 bendungan tanah telah gagal karena alasan-alasan ini.
Kegagalan Struktural
Kegagalan struktural umumnya disebabkan oleh kegagalan geser, yang menyebabkan longsor. Hal ini terutama merupakan masalah stabilitas lereng dan stabilitas pondasi bendungan.
Korelasi antara Gradien Hidroulik, Permeabilitas, dan Nilai Lugeon
Gradien hidroulik, permeabilitas, dan nilai Lugeon adalah tiga parameter penting dalam hidrogeologi yang saling berkaitan erat dalam menggambarkan karakteristik aliran air tanah dalam suatu medium, seperti tanah atau batuan. Mari kita bahas satu per satu dan hubungan korelasinya:
Gradien Hidroulik
- Definisi: Gradien hidroulik adalah besaran yang menunjukkan kecenderungan aliran air di dalam tanah. Secara sederhana, ini adalah perbandingan antara beda tinggi muka air (head) pada dua titik dalam tanah dengan jarak antara kedua titik tersebut.
- Arti Fisik: Gradien hidroulik menunjukkan seberapa cepat air mengalir dalam tanah. Semakin besar gradien hidroulik, semakin cepat aliran airnya.
Permeabilitas
- Definisi: Permeabilitas adalah ukuran kemampuan suatu material (tanah atau batuan) untuk meloloskan fluida (air) melaluinya.
- Arti Fisik: Permeabilitas mencerminkan ukuran pori-pori dan saling keterhubungannya dalam suatu material. Semakin besar permeabilitas, semakin mudah air mengalir melalui material tersebut.
Nilai Lugeon
- Definisi: Nilai Lugeon adalah suatu ukuran yang digunakan untuk mengukur permeabilitas batuan secara in-situ. Nilai ini diperoleh dari uji permeabilitas batuan dengan metode Lugeon.
- Arti Fisik: Nilai Lugeon yang tinggi menunjukkan batuan memiliki permeabilitas yang tinggi, artinya mudah dilalui air. Sebaliknya, nilai Lugeon yang rendah menunjukkan batuan memiliki permeabilitas yang rendah, artinya sulit dilalui air.
Korelasi di antara Ketiga Parameter
-
Gradien Hidroulik dan Permeabilitas:
- Hukum Darcy: Hubungan antara gradien hidroulik (i), kecepatan aliran (v), dan permeabilitas (k) dinyatakan dalam Hukum Darcy: v = k * i.
- Artinya: Semakin besar permeabilitas suatu material, semakin besar kecepatan aliran air untuk gradien hidroulik yang sama. Dengan kata lain, material dengan permeabilitas tinggi akan lebih mudah dilalui air meskipun gradien hidrouliknya kecil.
-
Permeabilitas dan Nilai Lugeon:
- Definisi Nilai Lugeon: Nilai Lugeon secara langsung terkait dengan permeabilitas batuan. Semakin tinggi nilai Lugeon, semakin besar permeabilitas batuan tersebut.
- Hubungan Kuantitatif: Meskipun tidak ada hubungan matematis yang sederhana antara nilai Lugeon dan permeabilitas, keduanya secara kualitatif memiliki korelasi yang kuat.
-
Gradien Hidroulik dan Nilai Lugeon:
- Hubungan Tidak Langsung: Gradien hidroulik dan nilai Lugeon tidak memiliki hubungan langsung, namun keduanya dipengaruhi oleh permeabilitas.
- Contoh: Jika suatu batuan memiliki nilai Lugeon yang tinggi (permeabilitas tinggi), maka untuk mencapai kecepatan aliran yang sama, gradien hidroulik yang diperlukan akan lebih kecil dibandingkan dengan batuan yang memiliki nilai Lugeon yang rendah.
Kesimpulan
Ketiga parameter ini saling terkait dan saling mempengaruhi. Permeabilitas adalah sifat intrinsik dari material yang menggambarkan kemampuannya untuk meloloskan air. Gradien hidroulik adalah kondisi aliran yang dipengaruhi oleh perbedaan tinggi muka air dan permeabilitas material. Sedangkan nilai Lugeon adalah suatu ukuran kuantitatif untuk permeabilitas batuan yang diperoleh dari uji lapangan.
Penerapan dalam Teknik Sipil
Pemahaman yang baik mengenai korelasi antara ketiga parameter ini sangat penting dalam berbagai bidang teknik sipil, seperti:
- Geoteknik: Dalam perencanaan fondasi bangunan, bendungan, terowongan, dan struktur lainnya, perlu dilakukan analisis terhadap permeabilitas tanah atau batuan untuk memperkirakan potensi rembesan dan stabilitas struktur.
- Hidrogeologi: Dalam pengelolaan sumber daya air tanah, pengetahuan tentang permeabilitas dan gradien hidroulik sangat penting untuk menentukan laju aliran air tanah, potensi kontaminasi, dan desain sistem drainase.
- Rekayasa lingkungan: Dalam remediasi tanah tercemar, pemahaman tentang permeabilitas sangat penting untuk merancang sistem injeksi atau pemompaan untuk membersihkan tanah.
Dengan memahami hubungan antara gradien hidroulik, permeabilitas, dan nilai Lugeon, para insinyur dapat mengambil keputusan yang lebih tepat dalam perencanaan dan pelaksanaan proyek teknik sipil.
Penutup
Sekian Penjelasan Singkat Mengenai Parameter Material dan Pondasi dalam Analisis Rembesan dengan SEEP/W, SLOPE/W, SIGMA/W, QUAKE/W. Semoga Bisa Menambah Pengetahuan Kita Semua.
